2022年影像地圖版《香港街》

地圖是大部分人日常生活中不可或缺的工具。地政總署測繪處製作不同類型的地圖,給市民大眾使用,包括傳統的二維紙品地圖《香港街》及最新研發的可視化三維地圖。較早前我介紹過三維數碼地圖,今次,我再邀請地政總署的同事介紹新出版的《香港街》,以及何謂數碼正射影像地圖。

見證香港近半世紀急速發展

《香港街》於1976年首次出版,見證香港近半世紀的土地發展及變化。為了配合香港急速的發展,《香港街》的出版週期由早期的二至三年一次,於2000年起改為一年一次。多年來,《香港街》不斷豐富地圖內容和加大圖冊尺寸,並於2001年起加入不同類型與地理空間有關的主題—包括2004年至2007年出版的影像地圖版。此外,於2017年首次出版電子地圖書《e香港街》,供市民免費下載。

《香港街》包括詳盡的香港地圖、街道名、地名等資料。今年的《香港街》以影像地圖為主題,採用於2020至2021年期間拍攝的正射影像製作而成。地政總署助理製圖師郭俊宏說,每頁地圖前均附有相應的正射影像圖,並標示主要地方、街道及小徑的名稱,讓讀者可迅速掌握香港的地理環境及相關的空間信息。

何謂正射影像

地政總署助理土地測量師李爾諾表示,正射影像是經過幾何校正的航空照片,其過程稱為「正射校正」,是利用數碼攝影測量技術,消除因地形和攝影角度傾斜而引起的變形影像。他舉例說,航空照片裡,可看到建築物是由照片中心向外傾斜,而大廈頂部及底部位置均出現偏差。經「正射校正」後,建築物傾斜的問題得到改善,大部分樓頂亦被校回正確位置。

他表示,測繪處使用電腦和攝影測量軟件來處理所得的航空照片,以計算每張照片拍攝時的準確位置和方向,然後進行「正射校正」。不過,由於香港建築物既高且密,加上受到舊有膠片航空相機和電腦運算能力的限制,要校正全部建築物,會有一定難度,因此如2007年的《香港街》,其正射影像的建築物仍有傾斜的現象。

大幅面數碼航空相機系統

及至2016年,測繪處開始利用大幅面數碼航空相機系統,令航空照片的拍攝效率和品質顯著提高,加上攝影測量技術的改進,故測繪處為新版《香港街》特別製作的正射影像,所有建築物均已校正,沒有傾斜的問題,與2007年的《香港街》,可說是有很大的進步。

確保地圖美觀實用

另外,在製作新版《香港街》影像地圖的過程中,使用了超過2 000張正射影像合併而成。測繪處會兼顧正射影像的更新程度和顏色的一致性,以確保地圖美觀和實用。最後,同事會在正射影像上加上格線和標註,讓讀者可快速找到圖片相應的地理位置。

地政總署製作的地圖產品,無論是紙品或是網上電子地圖,均與市民生活息息相關。共520頁的新版《香港街》現已公開發售,其電子版《e香港街》亦上載至地政總署網頁,供公眾瀏覽和免費下載。我知道署方未來會繼續引入最新的測繪技術,為各行各業及市民整合並發布地圖產品和各類空間數據,令大家更感受到智慧城市為日常生活帶來的便利。


請按上圖觀看影片
地政總署助理製圖師郭俊宏表示,今年的《香港街》以影像地圖為主題,採用超過2 000張正射影像製作而成。
地政總署助理製圖師郭俊宏表示,今年的《香港街》以影像地圖為主題,採用超過2 000張正射影像製作而成。
地政總署助理土地測量師李爾諾表示,正射影像是經過幾何校正的航空照片。
地政總署助理土地測量師李爾諾表示,正射影像是經過幾何校正的航空照片。

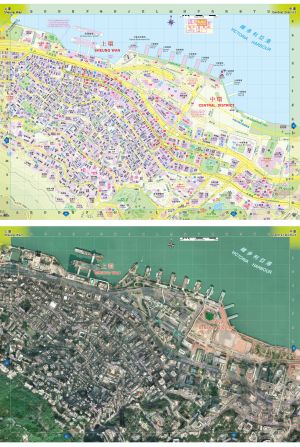

今年的《香港街》,每頁地圖(上)前均附有相應的正射影像圖(下)。圖示中環及上環地圖。
今年的《香港街》,每頁地圖(上)前均附有相應的正射影像圖(下)。圖示中環及上環地圖。

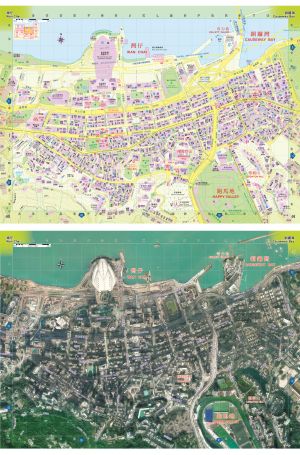

圖為灣仔地圖。
圖為灣仔地圖。
測繪處使用電腦和攝影測量軟件來處理所得的航空照片,進行「正射校正」。
測繪處使用電腦和攝影測量軟件來處理所得的航空照片,進行「正射校正」。

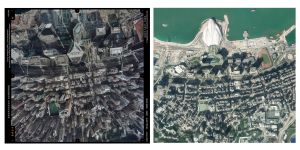

從圖左的航空照片可看到,建築物由照片中心向外傾斜,而大廈頂部及底部位置均出現偏差。經「正射校正」後的照片(圖右),建築物傾斜的問題得到改善,大部分樓頂亦被校回正確位置。
從圖左的航空照片可看到,建築物由照片中心向外傾斜,而大廈頂部及底部位置均出現偏差。經「正射校正」後的照片(圖右),建築物傾斜的問題得到改善,大部分樓頂亦被校回正確位置。
測繪處會兼顧正射影像顏色的一致性,並在正射影像上加上格線和標註。
測繪處會兼顧正射影像顏色的一致性,並在正射影像上加上格線和標註。

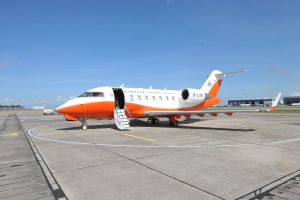

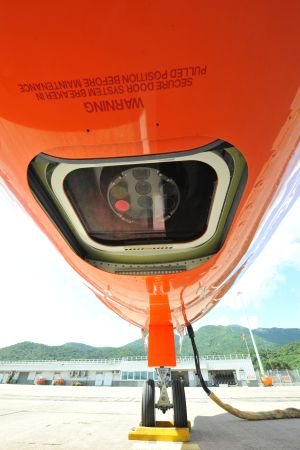

2016年,測繪處開始利用大幅面數碼航空相機系統,令航空照片的拍攝效率和品質顯著提高。2016年,測繪處開始利用大幅面數碼航空相機系統,令航空照片的拍攝效率和品質顯著提高。
2016年,測繪處開始利用大幅面數碼航空相機系統,令航空照片的拍攝效率和品質顯著提高。

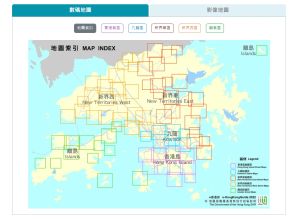

2022年影像地圖版《香港街》現已公開發售。
2022年影像地圖版《香港街》現已公開發售。

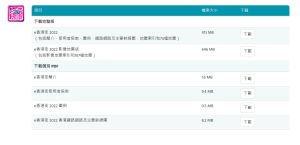

電子版《e香港街》亦上載至地政總署網頁,供公眾瀏覽和免費下載。電子版《e香港街》亦上載至地政總署網頁,供公眾瀏覽和免費下載。
電子版《e香港街》亦上載至地政總署網頁,供公眾瀏覽和免費下載。
圖示1976年首次出版的《香港街》。
圖示1976年首次出版的《香港街》。
